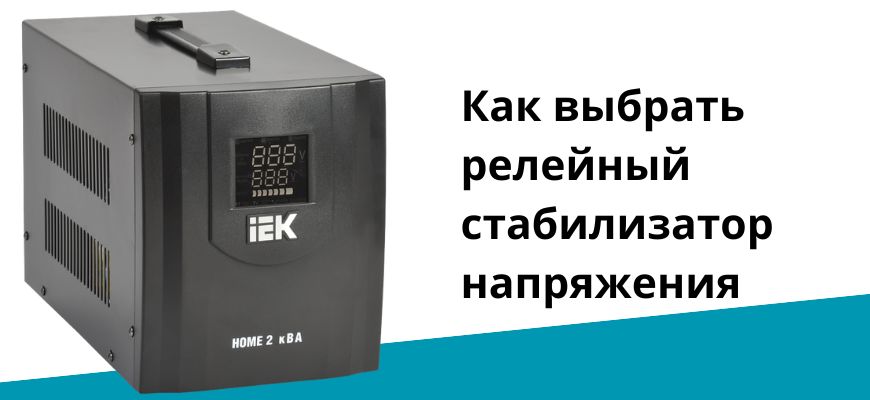

Как выбрать релейный стабилизатор напряжения

Релейные стабилизаторы напряжения применяются для защиты электрических приборов от перепадов и колебаний напряжения в сети. Они востребованы в быту, на промышленных объектах и в коммерческих помещениях, где наблюдаются нестабильные параметры электропитания. Принцип работы устройства основан на поэтапном переключении обмоток автотрансформатора при помощи электромеханических реле. Благодаря простоте конструкции, доступной цене и достаточной скорости реакции релейные стабилизаторы являются оптимальным решением для большинства бытовых и офисных систем электроснабжения.

Принцип работы и особенности конструкции

Релейный стабилизатор состоит из автотрансформатора, электронного блока управления и системы реле. Контроллер постоянно отслеживает входное напряжение и при его отклонении от нормы переключает реле на соответствующую обмотку трансформатора. Это позволяет поддерживать выходное напряжение в допустимых пределах, обычно от 200 до 240 В. Переключение происходит с минимальной задержкой — около 10–20 миллисекунд, что обеспечивает защиту оборудования от резких скачков. При этом регулирование осуществляется ступенчато, поэтому небольшие колебания напряжения могут сохраняться.

Основные критерии выбора

При выборе релейного стабилизатора необходимо учитывать несколько ключевых параметров. Главным является мощность, измеряемая в вольт-амперах (ВА) или киловольт-амперах (кВА). Она должна превышать суммарную мощность подключаемых устройств на 20–30% для компенсации пусковых токов. Второй важный параметр — диапазон входного напряжения, в пределах которого стабилизатор способен корректно работать. Для сетей с выраженными перепадами рекомендуется диапазон от 140 до 260 В. Также стоит учитывать точность стабилизации, которая у релейных моделей составляет в среднем ±5–8%.

Однофазные и трёхфазные модели

Стабилизаторы выпускаются в однофазном и трёхфазном исполнении. Однофазные устройства используются в бытовых сетях напряжением 220 В и подходят для защиты телевизоров, холодильников, компьютеров и другого бытового оборудования. Трёхфазные стабилизаторы применяются на промышленных объектах, где используется сеть 380 В, и обеспечивают стабилизацию каждой фазы независимо. В некоторых случаях возможно подключение трёх однофазных стабилизаторов к каждой фазе по отдельности — это упрощает обслуживание и повышает надёжность системы.

Скорость реакции и точность стабилизации

Одним из преимуществ релейных стабилизаторов является высокая скорость срабатывания при изменении напряжения. Переключение между обмотками занимает доли секунды, что позволяет эффективно защищать оборудование от кратковременных провалов и всплесков. Однако регулирование напряжения происходит ступенчато, из-за чего точность стабилизации ниже, чем у электромеханических моделей. Для бытового применения такая точность считается достаточной, так как большинство современных приборов устойчивы к незначительным отклонениям параметров питания.

Условия эксплуатации и установка

Релейные стабилизаторы отличаются компактностью и простотой установки. Они могут устанавливаться на полу, стене или в распределительном щите. Для корректной работы требуется сухое, хорошо вентилируемое помещение с температурой от +5 до +40 °C. Важно избегать мест с высокой влажностью, пылью и вибрацией, так как это может повлиять на работу релейных контактов. При подключении следует учитывать правильность фазировки и заземления, чтобы обеспечить защиту оборудования и самого устройства.

Уровень шума и эксплуатационные особенности

Релейные стабилизаторы относятся к устройствам с умеренным уровнем шума. Щелчки реле, возникающие при переключении ступеней, считаются нормальным явлением и не влияют на эффективность работы. Однако в помещениях с повышенными требованиями к тишине рекомендуется устанавливать стабилизатор в отдельном техническом блоке или шкафу. Срок службы релейного механизма зависит от частоты срабатываний и качества комплектующих. При эксплуатации важно избегать перегрузок и регулярных экстремальных скачков напряжения, так как это увеличивает износ контактов.

Системы защиты и дополнительные функции

Современные релейные стабилизаторы оснащаются встроенными системами защиты от короткого замыкания, перегрева, перегрузки и превышения предельного напряжения. В некоторых моделях предусмотрена функция задержки включения, предотвращающая подачу питания на нагрузку до полной стабилизации выходного напряжения. Дополнительным преимуществом являются цифровые дисплеи, отображающие параметры сети — входное и выходное напряжение, ток нагрузки и режим работы. Наличие автоматического байпаса позволяет в случае неисправности временно подключить оборудование напрямую к сети.

Энергоэффективность и надежность

Релейные стабилизаторы отличаются низким энергопотреблением и высоким коэффициентом полезного действия, достигающим 95–98%. Благодаря простоте конструкции и минимальному количеству подвижных элементов они надежны в эксплуатации и не требуют регулярного обслуживания. Рекомендуется периодически проверять состояние клеммных соединений и вентиляционных отверстий. Средний срок службы устройства составляет 8–10 лет, при этом оно сохраняет стабильные характеристики даже при интенсивной эксплуатации.

Рекомендации по выбору

Для бытовых нужд оптимальны настенные или напольные стабилизаторы мощностью от 3 до 10 кВА, способные выдерживать кратковременные перегрузки. Для загородных домов и небольших предприятий предпочтительны модели с расширенным диапазоном входного напряжения и защитой от низкого качества сети. При выборе важно учитывать характер нагрузки — для чувствительной электроники подойдут стабилизаторы с высокой точностью и минимальной задержкой переключения. Для мощных потребителей, таких как насосы и компрессоры, приоритетом является устойчивость к пусковым токам. Правильно подобранный релейный стабилизатор обеспечивает надёжную защиту оборудования, продлевает срок его службы и стабилизирует работу электрической сети в любых условиях.
